monte carlo

Додж Гранд Караван 2014

Рекомендуемые сообщения

Имеем Додж чистого 2014го года. Задача: из пустышки сделать полноценный навароченный автомобиль.

Штатно в машине были лишь ЦЗ и два передних подьёмника.






первым делом разборка всего салона. Неубирать можно только второй ряд. Он не мешает.




далее проделываем процедуру по мере того что "папалось под руку". При замене проводки крышки не забываем установить датчики открытия/закрытия, которые идут с 11-го года.




замена всей проводки в крышке:




парралельно меняем ручные привода задних форточек на электро:




на левой двери меняем полностью проводку под управление CAN-шиной:

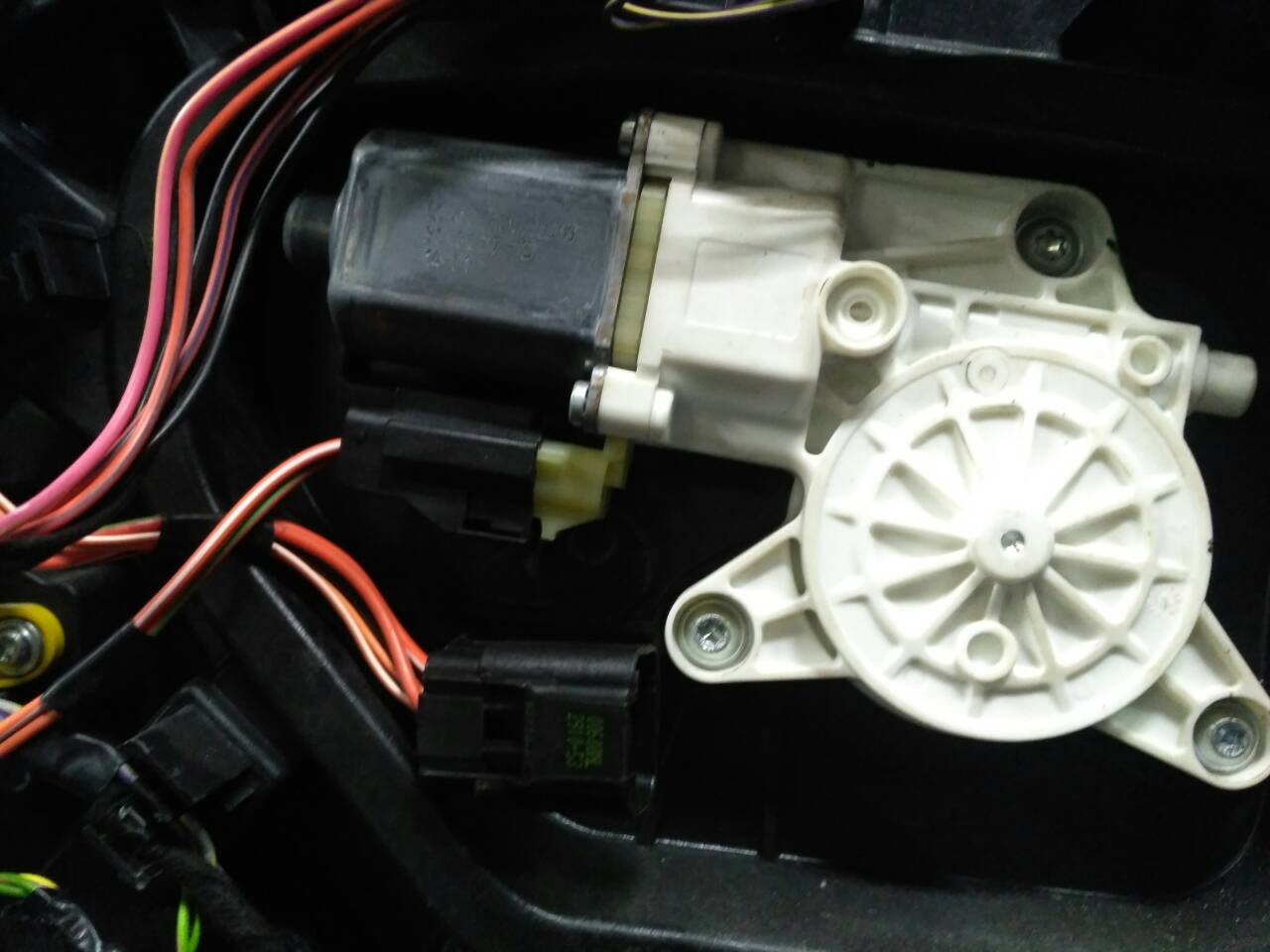

и незабываем поменять моторчик водительского стеклоподьёмника, поскольку несколько функций управления идёт именно через него.




по мере проведения работ тема будет дополняться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

При замене проводки водительской двери придётся перепиновывать фишку электрозеркала. По цветам проводов там всё совпадает.




паралельно идёт перепаковка раздвижных дверей. Это самый трудоёмкий процес...

Полная разборка двери.




подготовка внутрянки:




установка электропривода двери и замена проводки.




сравниваем и перепиновываем проводку на сдвижные двери:




и самый сложный и неприятный процесс: всё собрать во внутрь двери.












Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
и самый сложный и неприятный процесс: всё собрать во внутрь двери.


Сань, зафиксируй стекло в закрытом положении, поставь весь механизм стеклоподъёмника (кроме мотора). Далее ставь замок со всей доской (лучше вдвоём).

Когда замок наживлён с торца двери - собирай всё остальное. Мотор стеклоподъёмника ставь последним. Гимор - ещё тот, особенно с замком, да ещё стекло всё время норовит съехать вниз ... .

Я говорил тебе: если делаешь один. то лучше снять дверь перевернуть её и работать. Хотя снять и перевернуть аккуратно одному тоже не получится.

Короче - успехов тебе! Жаль, что я далеко - с удовольствием бы помог.

Изменено пользователем u285ra

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Сань, зафиксируй стекло в закрытом положении, поставь весь механизм стеклоподъёмника (кроме мотора). Далее ставь замок со всей доской (лучше вдвоём).

Когда замок наживлён с торца двери - собирай всё остальное. Мотор стеклоподъёмника ставь последним. Гимор - ещё тот, особенно с замком, да ещё стекло всё время норовит съехать вниз ... .

Я говорил тебе: если делаешь один. то лучше снять дверь перевернуть её и работать. Хотя снять и перевернуть аккуратно одному тоже не получится.

Короче - успехов тебе! Жаль, что я далеко - с удовольствием бы помог.

спс, Саня :icon_friends:

замок уже наживил. Установил. Проблемно было всунуть направляющую в стекло. Ещё косяк в том что в машине небыло раньше подъёмника и переставлялось стекло. Один болт крепления в фиксаторе отсутствует напрочь... Ловить сразу и подъёмник и стекло и вставлять доску- гемор реальный...

снимать дверь не рискнул. Так же не хотел доставать стекло ( чтобы не снимать боковую планку), по-этому пришлось немного помучаться. Попробую прикрутить подъёмник изнутри к доске, либо просто вывесить его но с закреплённым стеклом.

по мере работы будет фотоотчёт.





вот я немного не понял: а ты сначала ставил замок в торец, а потом присобачивал к нему всю доску или засовывал всё вместе???



у меня всё вместе засунуть не получалось, из-за отсутствия направляющей для стекла. Вообще не понимаю как негры на заводе собирают эти двери :oldicon_molitva:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
вот я немного не понял: а ты сначала ставил замок в торец, а потом присобачивал к нему всю доску или засовывал всё вместе???

По-моему - полностью доску с замком. На левой двери один делал (умуздыкался вдызг. Все руки изодрал!) . А вот правую дверь делали вдвоём с Витьком. Быстро получилось.

Бонусом будет то, что все привода дверей и багажника заработают без прописки сканером!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

мы тоже вдвоём делали, но вытрахались...

халява без сканера у меня не прокатит. 14-й год, всё по другому. Ещё и с перепиновкой надо немного поковыряццо. :kolobok_addon_stars:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
мы тоже вдвоём делали, но вытрахались...

халява без сканера у меня не прокатит. 14-й год, всё по другому. Ещё и с перепиновкой надо немного поковыряццо. :kolobok_addon_stars:



могу подъехать, попробуем Ланчем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
могу подъехать, попробуем Ланчем.

Ланчем не прокатит.

Все это надо в карту добавлять! В инженерке...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

с правой сдвижкой была геморройно. Левая пошла как по маслу))) За пару часов, с перекурами и перепивами)))

Задержка была в наличии проводки. Сейчас всё есть. Медленными темпами разлаживаю новую проводку и переподключаю вместо старой.

Проводка 14 года уже отличается от 13-го подключением в салоне, блок аирбэга и к предохранительной коробке.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

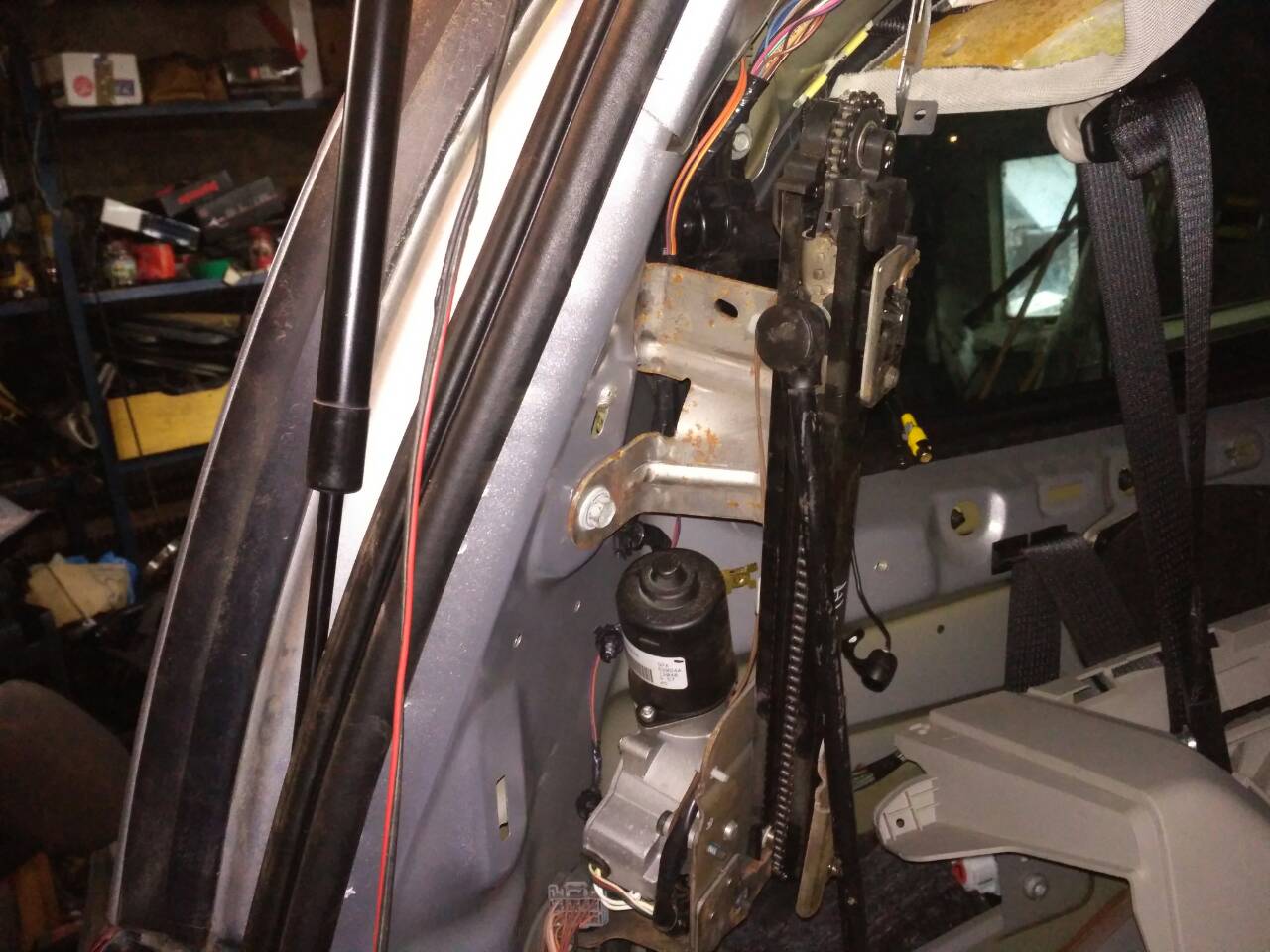

установил мотор подъёма крышки багажника и блок управления.

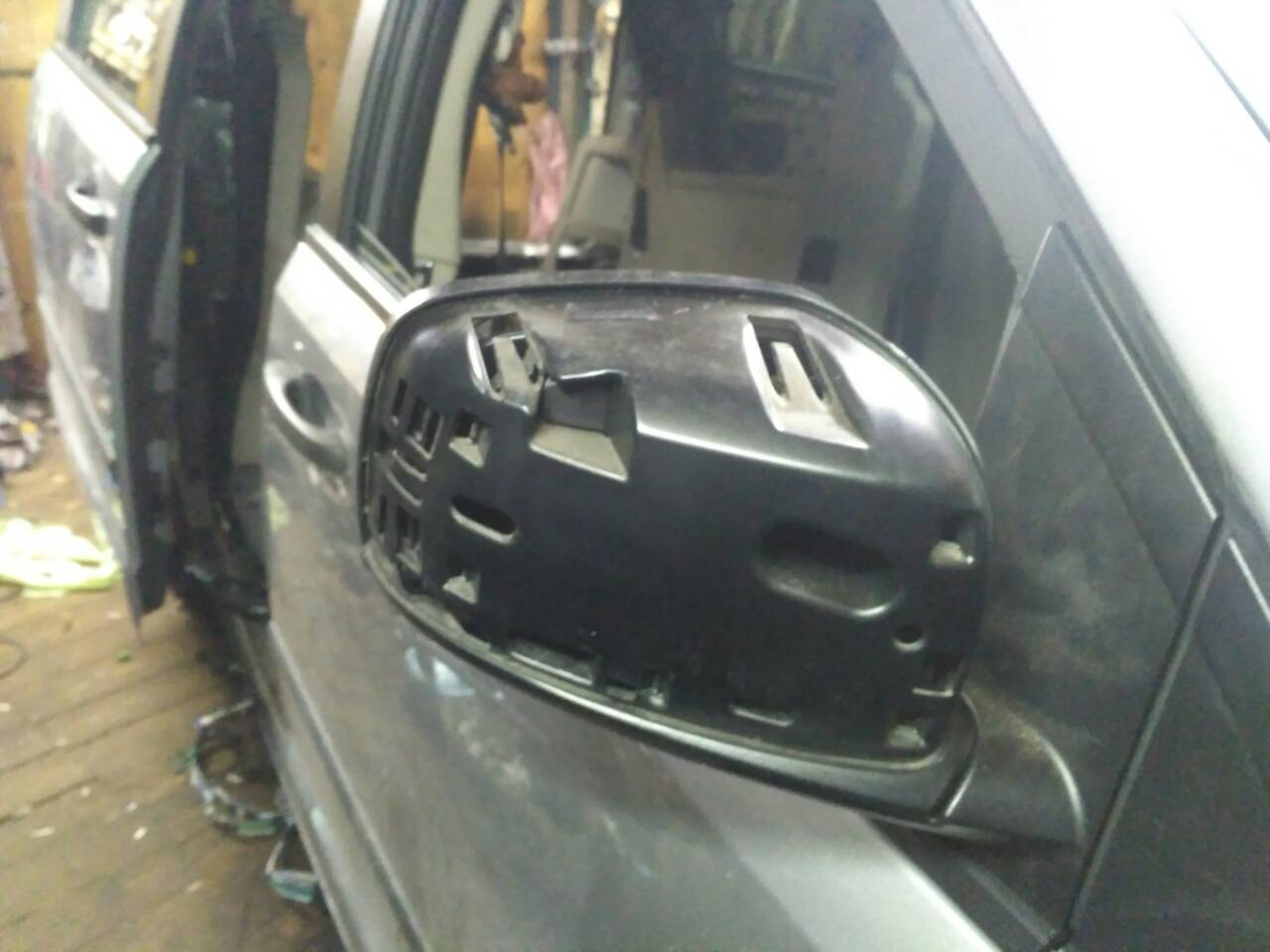

подгон клиенту по акции: два зеркала по цене одного))) чтобы не переплачивать за замену зеркал, после установки новых на них поставлены накладки с клиенских. По итогу клиент имеет два электрозеркала, и два таких же на продажу ( или в запас) по той же цене и всборе, но с разного цвета накладками)))

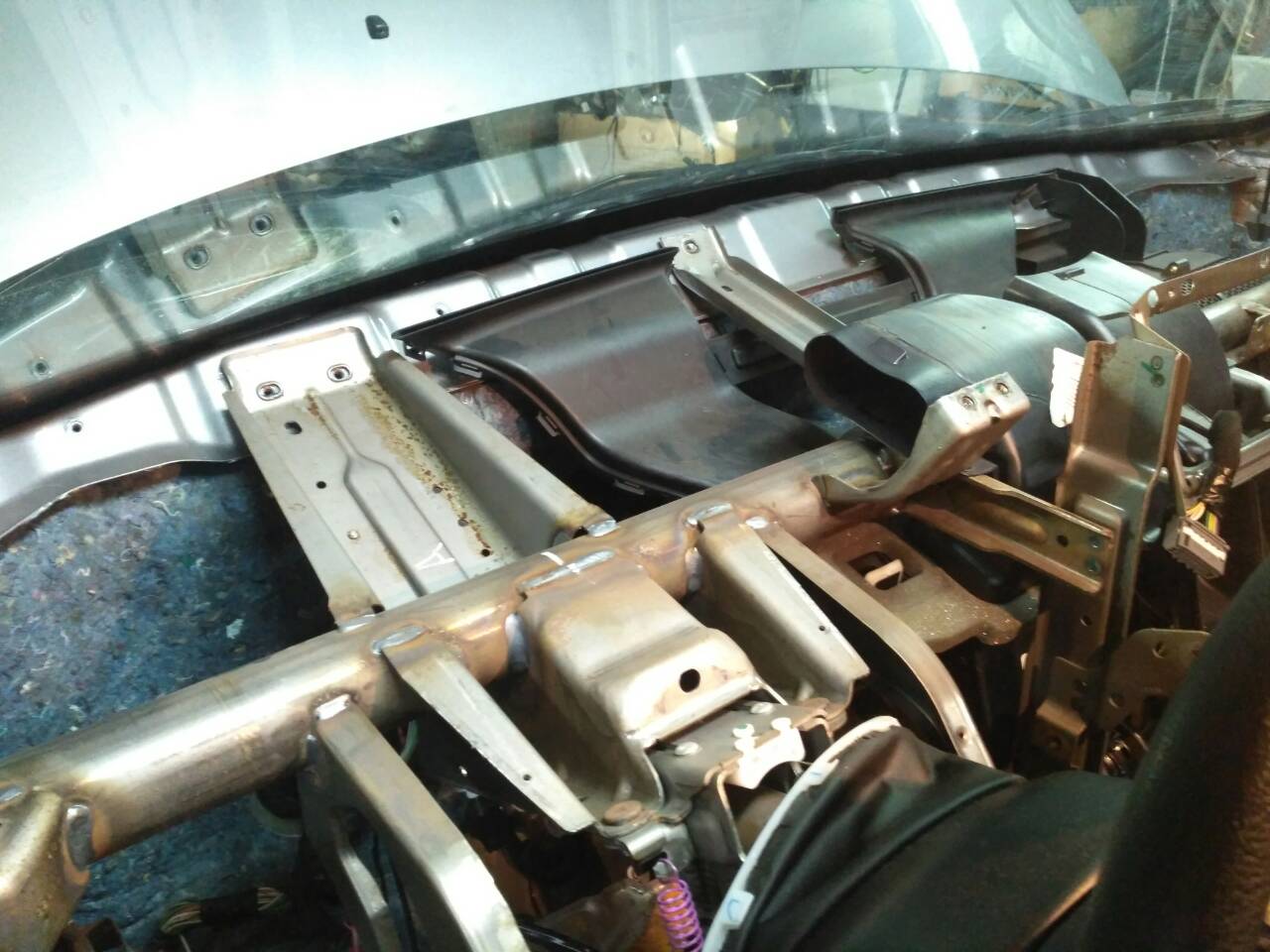

полный разбор торпеды, с высовыванием всей бомжацкой проводки:

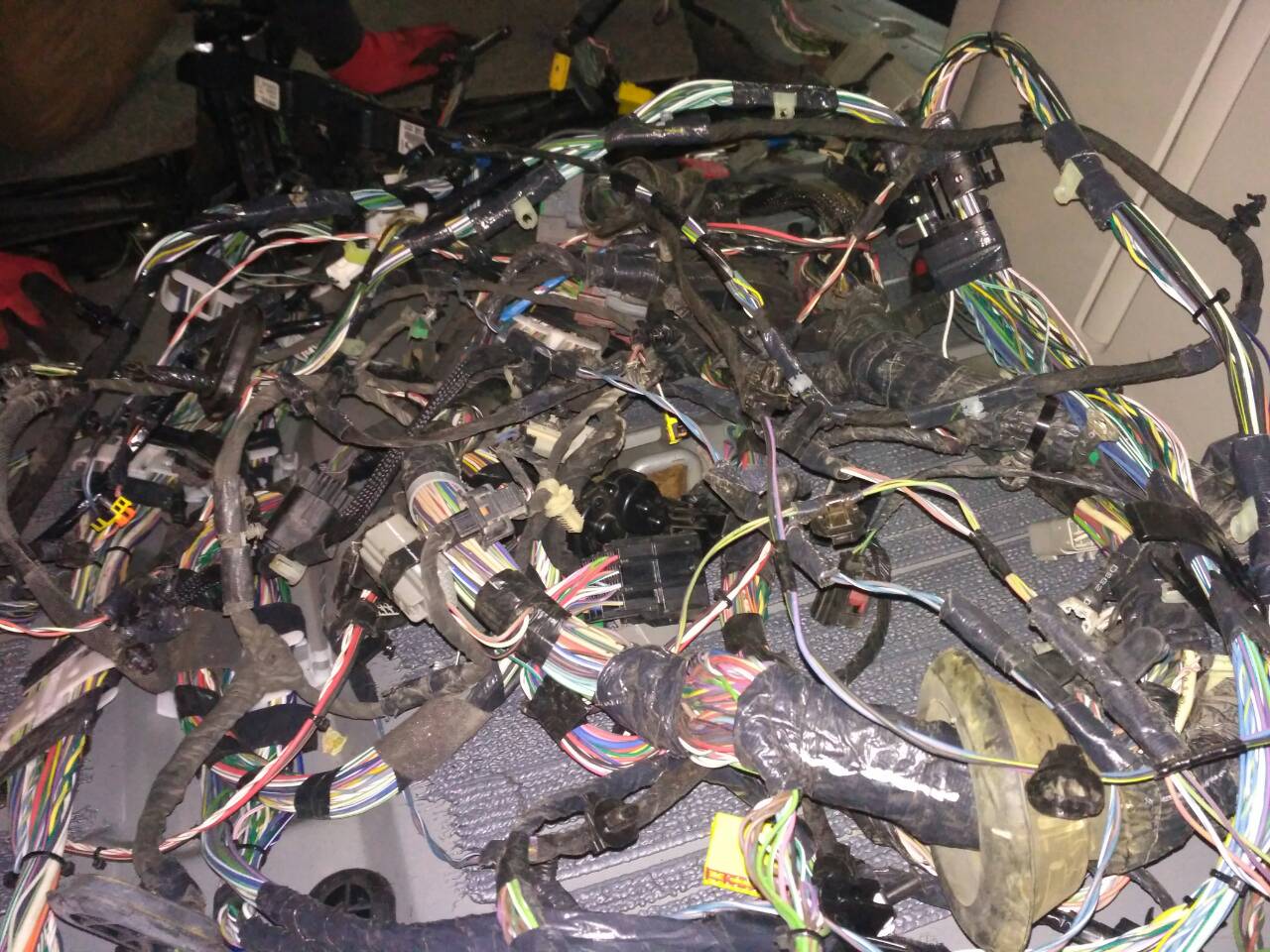

вытянуто всё вместе с доп. кетайской сигналкой и кучей соплей




салон стал в состоянии девственного и без одного медного проводочка)))

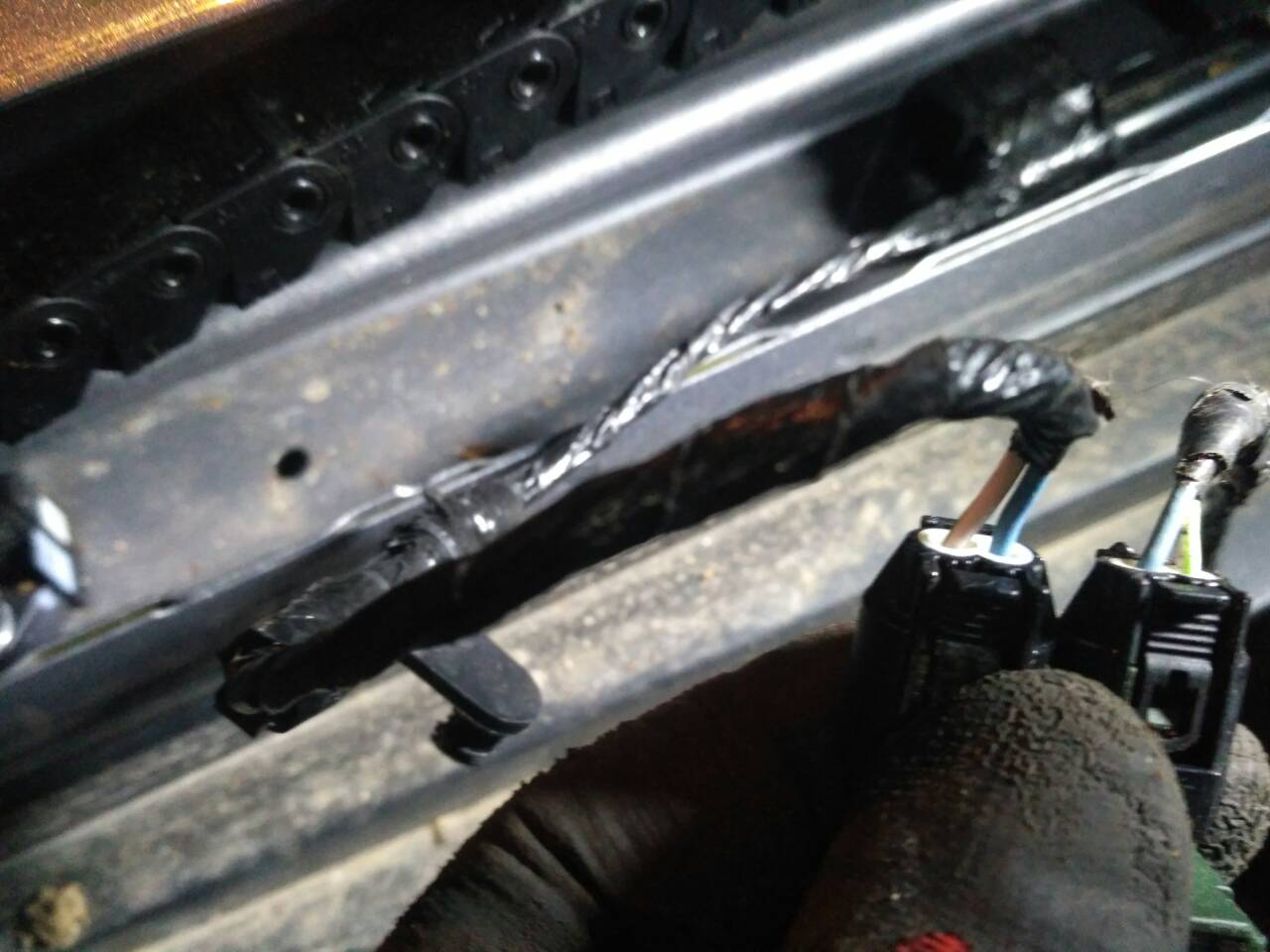

в процессе прокладывания проводки произошол производственный косячок, об нём позже.

После успешного запуска машины подключаем комп, видим пару ошибок.




всё равно позже будут прописываться все дополнительные блоки. главное что машина завелась на донорской проводке и практически всё функционирует :kolobok_addon_yahoo:

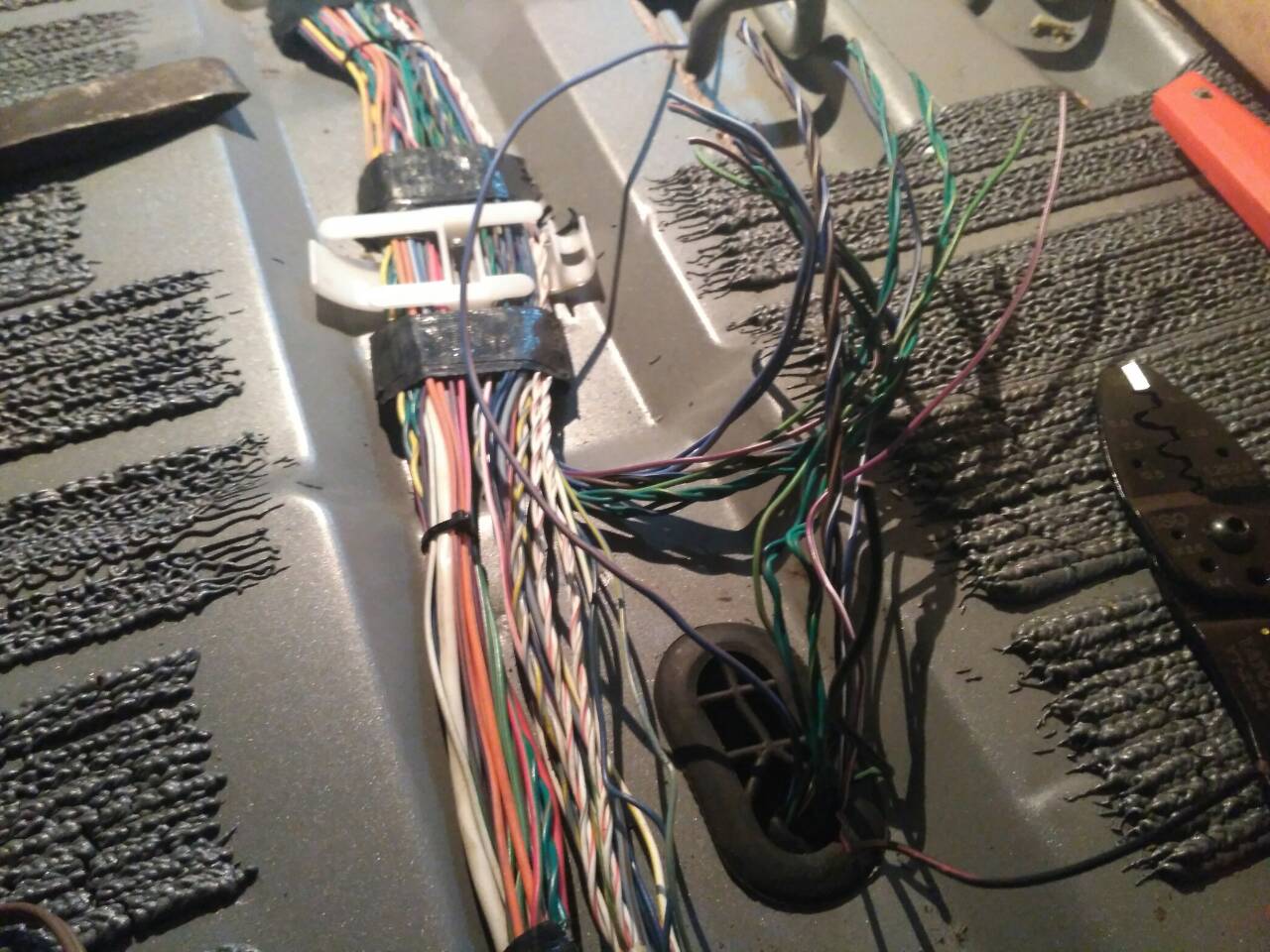

правда, жгут который шол под днище, я решил запаять. Не так то много работы)))




после пропайки я неполенился дополнительно всё заизолировать тряпичной изолентой. Правда, получилось не очень красиво, но...клиент просил качество, про красоту разговора небыло)))






Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Установка второго блока печки/кондиционера.

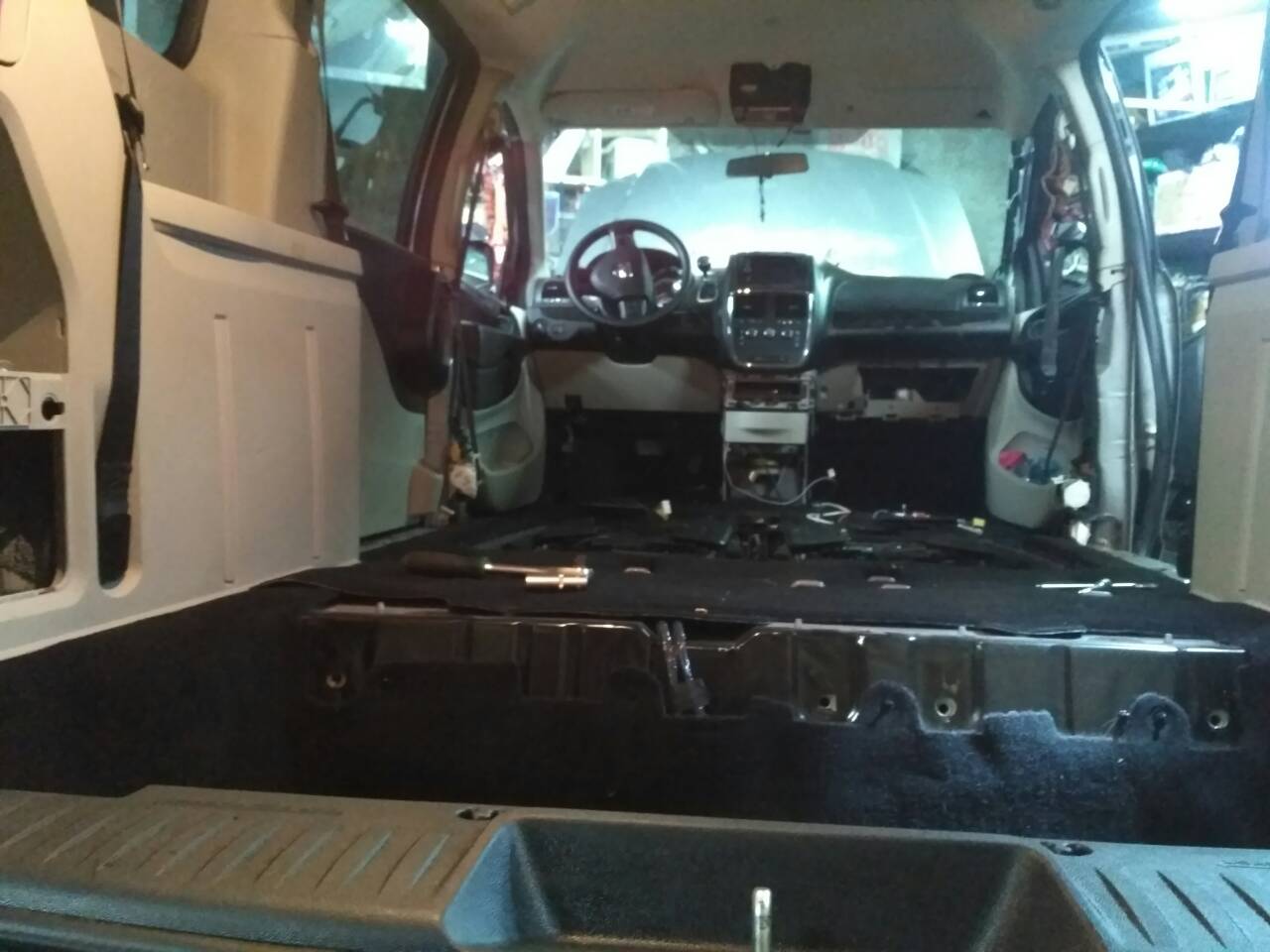

подготовка машины к установке салона:




вот столько инструмента выгребли из кузова:




сборка салона.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Электрик прописал все блоки, все функции активированы. Авто готово.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

monte carlo!! Спасибо тебе большое за проделанную большую, качественную и быструю работу!!! Второй день катаюсь на своем модернизированном )))) авто и получаю кайф от всех дополнительных фишек, которые были установлены!! Можно сказать, что мне повезло, что машина попала в твои руки, потому как те нюансы, которые возникали - решались как в профессиональном СТО формулы 1:)))



P.S. За систему безопасности отдельный низкий поклон!!!! :oldicon_molitva:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
monte carlo!! Спасибо тебе большое за проделанную большую, качественную и быструю работу!!! Второй день катаюсь на своем модернизированном )))) авто и получаю кайф от всех дополнительных фишек, которые были установлены!! Можно сказать, что мне повезло, что машина попала в твои руки, потому как те нюансы, которые возникали - решались как в профессиональном СТО формулы 1:)))



P.S. За систему безопасности отдельный низкий поклон!!!! :oldicon_molitva:

радуйся на здоровье!

Про систему безопасности, но только с твоего разрешения, могу создать отдельную тему.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

про востановление ПБ тема здесь



ну и пару фоток с процесса работы:
